รายละเอียดสินค้า:
|
| ขนาด: | 22.9 นิ้ว | ชนิด: | a-Si TFT-LCD, LCM |
|---|---|---|---|
| ความสว่าง: | 500 cd / m ² (ประเภท) | อัตราส่วนความคมชัด: | 1,000: 1 (ประเภท) (TM) |
| มุมมอง: | 89/89/89/89 (ประเภท) (CR≥10) | โหมดการทำงาน: | AHVA, ปกติดำ, ส่งผ่าน |
| แหล่งกำเนิดแสง: | WLED, 50K ชั่วโมงพร้อมไดรเวอร์ LED | อัตราเฟรม: | 60Hz |
| แตะที่แผงควบคุม: | โดยไม่ต้อง | ออกแบบมาเพื่อ: | บาร์ยืด |
| แสงสูง: | auo จอแอลซีดี,auo จอแสดงผล lcd |
||
1. คำอธิบายทั่วไป

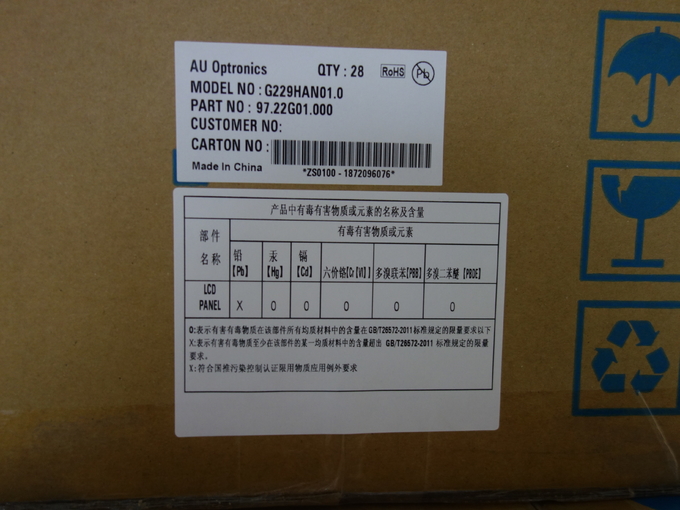

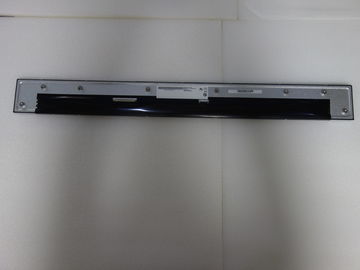

ข้อกำหนดนี้ใช้กับโมดูล TFT-LCD สี AHVA ขนาดกว้าง 22.9 นิ้ว G229HAN01.0
จอแสดงผลรองรับรูปแบบหน้าจอ FHD [1920 (H) x 165 (V)] และสี 16.7M (True 8 บิต) สัญญาณอินพุททั้งหมดเป็นอินเตอร์เฟส LVDS ที่สามารถปรับได้
2. แสดง ลักษณะ
| รายการ | หน่วย | ข้อมูลจำเพาะ |
| หน้าจอในแนวทแยง | [mm] | 581.01 (22.9” ) |
| พื้นที่ใช้งาน | [mm] | 578.88 (H) x 49.7475 (V) |
| พิกเซล H x V | 1920x165 | |
| สนามพิกเซล | [อุ้ม] | 301.5 × 301.5 |
| การจัดเรียงพิกเซล | แถบแนวตั้ง RGB | |
| โหมดแสดงผล | โหมด AHVA, ปกติเป็นสีดำ | |
| แสงสีขาว (กลาง) | [cd / m2] | 500 cd / m 2 (ประเภท) |
| อัตราส่วนความคมชัด | 1,000 (ประเภท) | |
| เวลาตอบสนองเชิงแสง | [msec] | 25ms |
| แรงดันไฟฟ้าอินพุตที่กำหนด VDD | [โวลต์] | 5V (ประเภท) |
| การใช้พลังงาน (สาย VDD + สาย LED) | [วัตต์] | 7.53W |
| น้ำหนัก | [กรัม] | 460 (ประเภททั่วไป) |
| ขนาดทางกายภาพ | [mm] | 587.08 (H) x 62.05 (V) x10.21 (D) ประเภท |
| อินเตอร์เฟซไฟฟ้า | LVDS เดี่ยว | |
| รองรับสี | สี 16.7M, True 8 bit | |
| การรักษาพื้นผิว | ป้องกันแสงสะท้อน 3H | |
| เป็นไปตามข้อกำหนด RoHS | เป็นไปตามข้อกำหนด RoHS | |
ช่วงอุณหภูมิที่ใช้งาน การจัดเก็บ (จัดส่ง) | [องศา] [องศา] | 0 ~ 50 -20 ~ 60 |
3. ลักษณะทางแสง
| ชิ้น | หน่วย | เงื่อนไข | นาที. | Typ | แม็กซ์ | บันทึก |
มุมมอง | [ระดับ] | แนวนอน (ขวา) CR> 10 (ซ้าย) | 89 89 | - |
| |
| แนวตั้ง (ขึ้น) CR> 10 (ลง) | 89 89 | - | ||||
| อัตราส่วนความคมชัด | ทิศทางปกติ | 800 | 1000 | - | 3 | |
เวลาตอบสนอง | [msec] | เพิ่มเวลา (TRR) | 13 |
| ||
| Falling Time (TrF) | 12 | |||||
| Raising + Falling | 25 | |||||
พิกัดสี / Chromaticity (CIE) | แดง x | TBD | TBD | TBD |
| |
| แดง | TBD | TBD | TBD | |||
| เขียว x | TBD | TBD | TBD | |||
| เขียว | TBD | TBD | TBD | |||
| น้ำเงิน x | TBD | TBD | TBD | |||
| น้ำเงิน | TBD | TBD | TBD | |||
พิกัดสี (CIE) สีขาว | ขาว x | TBD | TBD | TBD | ||
| ขาว | TBD | TBD | TBD | |||
| ความสว่างกลาง | [cd / m2] | 400 | 500 | 6 | ||
| ความสม่ำเสมอของความส่องสว่าง | [%] | 70 | 75 | 7 | ||
| ขอบเขตสี | % | 72 |
4. วัสดุ
4.1 ความเป็นพิษ
จะไม่มีสารก่อมะเร็งที่ใช้ในโมดูลการแสดงผล หากใช้สารพิษพวกเขาจะได้รับการตรวจสอบและอนุมัติโดยนักพิษวิทยา AUO ที่รับผิดชอบ
4.2 ความไวไฟ
ส่วนประกอบทั้งหมดรวมถึงส่วนประกอบไฟฟ้าที่ไม่ตรงกับเกรดความไวไฟในโมดูล UL94-V1 จะทำให้กระบวนการอนุมัติข้อยกเว้นการติดไฟเสร็จสมบูรณ์
แผงวงจรพิมพ์จะทำจากวัสดุที่ได้คะแนน 94-V1 หรือดีกว่า คะแนนการติดไฟ UL จริงจะถูกพิมพ์บนแผงวงจรพิมพ์
