รายละเอียดสินค้า:
|
ขนาด: | 21.5 นิ้ว | ประเภทหน้าจอ: | LCM, a-Si TFT-LCD |
---|---|---|---|
ความสว่าง: | 250 cd / m ² (ประเภท) | อัตราส่วนความคมชัด: | 5000: 1 (ประเภท) (TM) |
มุมมอง: | 89/89/89/89 (ประเภท) (CR≥10) | คำตอบ: | 10/6 (ประเภท) (Tr / Td) ms |
แสงด้านหลัง: | 10S7P WLED, 30K ชั่วโมง, พร้อมคนขับ LED | การจ่ายแรงดัน: | 5.0V (ประเภท) |
หน้าจอสัมผัส: | โดยไม่ต้อง | ใช้สำหรับ: | ด้านอุตสาหกรรม |
แสงสูง: | auo จอแอลซีดี,auo จอแสดงผล lcd |
1. คำอธิบายทั่วไป

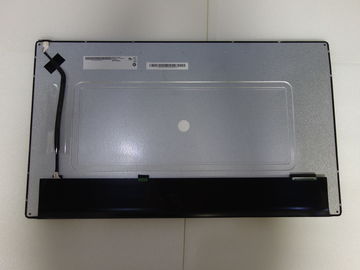

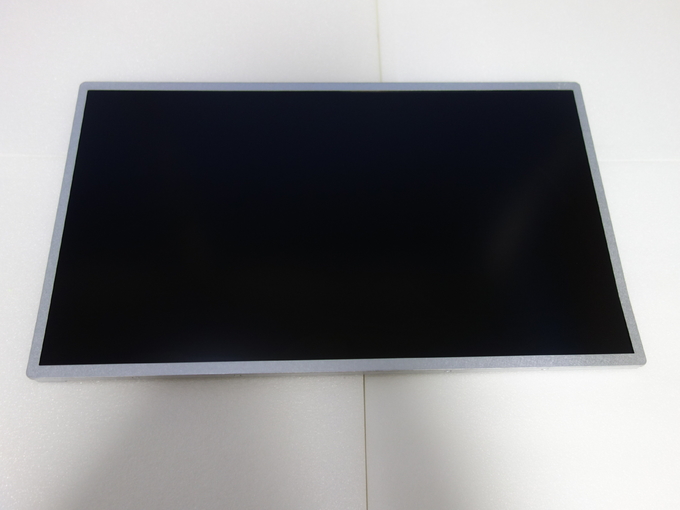

ข้อกำหนดนี้ใช้กับโมดูล TFT-LCD สีขนาด 21.5 นิ้ว G215HVN01.0
จอแสดงผลรองรับรูปแบบ Full HD - 1920 (H) x 1080 (V) รูปแบบและสี 16.7M (ข้อมูล RGB 8 บิต)
สัญญาณอินพุตทั้งหมดเป็นอินเตอร์เฟส LVDS สองช่องสัญญาณ
รวมไดรเวอร์บอร์ด LED แล้ว G215HVN01.0 ถูกออกแบบมาสำหรับการใช้งานจอแสดงผลอุตสาหกรรม
2. แสดงลักษณะ
รายการ | หน่วย | ข้อมูลจำเพาะ |
หน้าจอในแนวทแยง | [mm] | 546.86 (21.53” ) |
พื้นที่ใช้งาน | [mm] | 476.64 (H) x 268.11 (V) |
พิกเซล H x V | 1920 (x3) x 1080 | |
สนามพิกเซล | [อุ้ม] | 248.25 (ต่อหนึ่งสามคน) × 248.25 |
การจัดเรียงพิกเซล | แถบแนวตั้ง RGB | |
โหมดแสดงผล | โหมด VA, ปกติเป็นสีดำ | |
แสงสีขาว (กลาง) | [cd / m 2 ] | 300 (ประเภท) |
อัตราส่วนความคมชัด | 5000 (ประเภท) | |
เวลาตอบสนองเชิงแสง | [msec] | 25 ms (ปกติ, เปิด / ปิด) |
แรงดันไฟฟ้าอินพุตที่กำหนด | [โวลต์] | +5.0 V |
แรงดันไฟฟ้าอินพุตแสงไฟ | [โวลต์] | +12.0 V |
การใช้พลังงาน | [วัตต์] | 19.82 W (Typ. Cell 3.5 + LED 16.32) (พร้อมไดรเวอร์บอร์ด LED, รูปแบบสีขาวทั้งหมด) |
น้ำหนัก | [กรัม] | 1,850 (± 185 กรัม) |
ขนาดทางกายภาพ | [mm] | 495.6 (W) × 292.2 (H) × 12.7 (D) |
อินเตอร์เฟซไฟฟ้า | LVDS สองช่องทาง | |
รองรับสี | สี 16.7M (RGB 8 บิต) | |
การรักษาพื้นผิว | ป้องกันแสงสะท้อน 3H | |
ช่วงอุณหภูมิที่ใช้งาน ที่เก็บข้อมูล (ไม่ใช้งาน) | [ o C] [ o C] | 0 ถึง +60 -20 ถึง +60 |
เป็นไปตามข้อกำหนด RoHS | เป็นไปตามข้อกำหนด RoHS | |
มาตรฐาน TCO | มาตรฐาน TCO 5.1 |
3. ลักษณะทางแสง
ชิ้น | หน่วย | เงื่อนไข | นาที. | Typ | แม็กซ์ | บันทึก |
มุมมอง | [ระดับ] | แนวนอน (ขวา) CR = 10 (ซ้าย) | 75 75 | 89 89 | - - | 1, 2 |
[ระดับ] | แนวตั้ง (บน) CR = 10 (ต่ำกว่า) | 75 75 | 89 89 | - - | ||
อัตราส่วนความคมชัด | ทิศทางปกติ | 3000 | 5000 | - | 3 | |
เวลาตอบสนอง | [msec] | เวลาเพิ่ม (T rR ) | - | 20 | 25 | |
เวลาตก (T rF ) | - | 5 | 10 | 4 | ||
Raising + Falling | - | 25 | 35 | |||
พิกัดสี / Chromaticity (CIE) | แดง x | 0.589 | 0.639 | 0.689 | 5 | |
แดง | 0.283 | 0.333 | 0.383 | |||
เขียว x | 0.253 | 0.303 | 0.353 | |||
เขียว | 0.573 | 0.623 | 0.673 | |||
น้ำเงิน x | 0.105 | 0.155 | 0.205 | |||
น้ำเงิน | 0.000 | 0.048 | 0.098 | |||
พิกัดสี (CIE) สีขาว | ขาว x | 0.263 | 0.313 | 0.363 | ||
ขาว | 0.279 | 0.329 | 0.379 | |||
ความสว่างกลาง | [cd / m 2 ] | 240 | 300 | - | 6 | |
ความสม่ำเสมอของความส่องสว่าง | [%] | 75 | 80 | - | 7 | |
Crosstalk (ใน 60Hz) | [%] | 1.5 | 8 | |||
วูบวาบ | เดซิเบล | -20 | 9 |
