รายละเอียดสินค้า:
|
ขนาด: | 15 นิ้ว | ความสว่าง: | 400 cd / m ² (ประเภท) |
---|---|---|---|
อัตราส่วนความคมชัด: | 800: 1 (Typ.) (TM) | มุมมอง: | 80/80/70/80 (ประเภท) (CR≥10) |
รองรับสี: | 262K / 16.2M 63% NTSC | แหล่งกำเนิดแสง: | WLED, 70K ชั่วโมง, พร้อมไดรเวอร์ LED |
อัตราเฟรม: | 60Hz | แตะที่แผงควบคุม: | โดยไม่ต้อง |
แสงสูง: | auo display display,auo จอแอลซีดี |
1. คำอธิบายทั่วไป

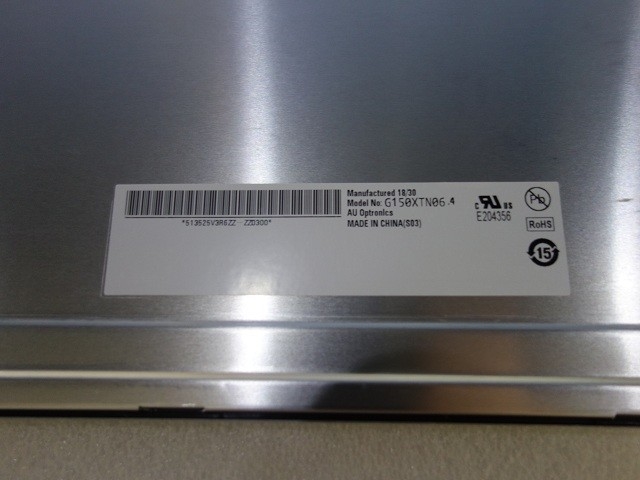

G150XTN06.0 เป็นจอแสดงผลคริสตัลเหลวสี Active Matrix ประกอบด้วยจอแสดงผล TFT-LCD วงจรไดรเวอร์และระบบแสงไฟ
รูปแบบหน้าจอมีไว้เพื่อรองรับหน้าจอ XGA (1024 (H) x 768 (V)) และสี 16.2M หรือ 262K
สัญญาณอินพุตทั้งหมดเข้ากันได้กับอินเตอร์เฟส LVDS กฎการออกแบบทั้งหมดของโมดูลนี้สามารถสอดคล้องกับมาตรฐาน PSWG
G150XTN06.0 ออกแบบมาสำหรับแอปพลิเคชันแสดงผลอุตสาหกรรม
2. ลักษณะการแสดงผล
รายการ | หน่วย | ข้อมูลจำเพาะ |
หน้าจอในแนวทแยง | [นิ้ว] | 15 |
พื้นที่ใช้งาน | [mm] | 304.128 (H) x 228.096 (V) |
พิกเซล H x V | 1024x3 (RGB) x 768 | |
สนามพิกเซล | [mm] | 0.297 x 0.297 |
การจัดเรียงพิกเซล | แถบแนวตั้ง RGB | |
โหมดแสดงผล | TN, ปกติขาว | |
แรงดันไฟฟ้าอินพุตที่กำหนด VDD | [โวลต์] | 3.3 ประเภท |
การใช้พลังงานทั่วไป | [วัตต์] | 8.92W |
น้ำหนัก | [กรัม] | 1,000 กรัม (สูงสุด) |
ขนาดทางกายภาพ | [mm] | 326.5 (H) x 253.5 (V) x 12.0 (D) (สูงสุด) |
อินเตอร์เฟซไฟฟ้า | LVDS | |
การรักษาพื้นผิว | ป้องกันแสงจ้า | |
รองรับสี | 16.2M / 262K | |
ช่วงอุณหภูมิที่ใช้งาน ที่เก็บข้อมูล (ไม่ใช้งาน) | [℃] [℃] | -30 ถึง +85 -30 ถึง +85 |
เป็นไปตามข้อกำหนด RoHS | เป็นไปตามข้อกำหนด RoHS | |
หน่วยแถบแสง | LED, ถอดเปลี่ยนได้ |
3. ลักษณะแสง
ชิ้น | หน่วย | เงื่อนไข | นาที. | Typ | แม็กซ์ | บันทึก |
แสงสีขาว | [cd / m2] | 320 | 400 | - | 1 | |
เอกรูป | % | 9 คะแนน | 75 | 80 |
| 1, 2, 3 |
อัตราส่วนความคมชัด | 400 | 800 | - | 4 | ||
ข้ามคุย | % | - | 1.2 | 1.5 | 5 | |
เวลาตอบสนอง | [msec] [msec] | ที่เพิ่มขึ้น | - | 5.7 |
| |
ล้ม | - | 2.3 | ||||
[msec] | Raising + Falling | - | 8 | |||
มุมมอง | [องศา] [องศา] [องศา] [องศา] | แนวนอน (ขวา) CR = 10 (ซ้าย) | 70 70 | 80 80 | - |
|
แนวตั้ง (บน) CR = 10 (ต่ำกว่า) | 60 70 | 70 80 | - | |||
พิกัดสี / Chromaticity (CIE 1931) ขอบเขตสี |
| แดง x | 0.567 | 0.617 | 0.667 | |
แดง | 0.296 | 0.346 | 0.396 | |||
เขียว x | 0.286 | 0.336 | 0.386 | |||
เขียว | 0.562 | 0.612 | 0.662 | |||
น้ำเงิน x | 0.109 | 0.159 | 0.209 | |||
น้ำเงิน | 0.015 | 0.065 | 0.115 | |||
ขาว x | 0.261 | 0.311 | 0.361 | |||
ขาว | 0.272 | 0.322 | 0.372 | |||
60 | - |
